一、珀蓝特PDG全自动浅层砂过滤器介绍

浅层介质过滤器是利用石英砂作为过滤介质，在一定的压力下，把浊度较高的水通过一定厚度的粒状或非粒的石英砂过滤，有效的截留去除水中的悬浮物、有机物、胶质颗粒、微生物、氯、嗅味及部分重金属离子等，最终达到降低水浊度、净化水质效果的一种过滤设备。
PDG系列全自动浅层介质过滤器是我公司的专利产品，具有自主知识产权，适用于农业灌溉、工业用水、生活用水及市政给水系统。PDG系列全自动浅层介质过滤器安装容易，运输方便，使用、维护简单，且具有很高的性价比，并以其优势，立足于市场，备受青睐。
PDG全自动浅层介质过滤器使用范围：1、主要用于水处理除浊、软化水、电渗析、反渗透的前级预处理，也可用于地表水、地下水等方面。可有效的去除水中的悬浮物，有机物、胶体、泥沙等。 2、可广泛应用于电子电力、石油化工、冶金电镀、造纸纺织、制药透析、食品饮料、生活饮用水、工厂企业用水、游泳池等。可满足各行业液体过滤需要。

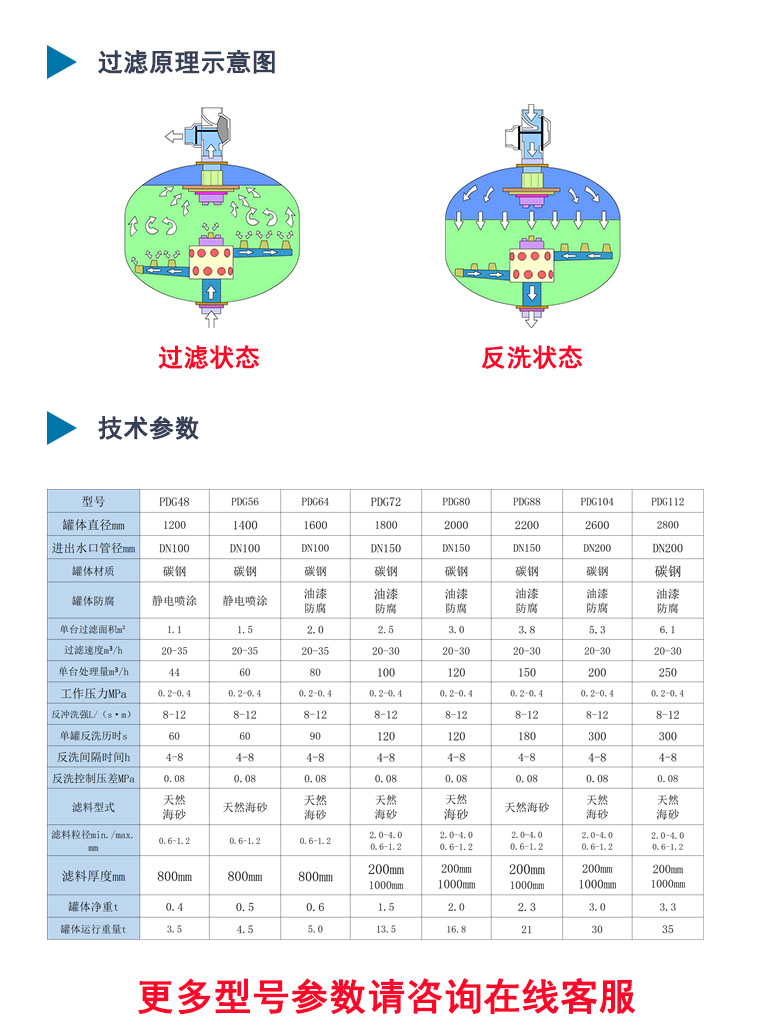

设备过滤原理，以直径φ1200mm过滤器为例：


当系统处于过滤状态时，未经过滤的水通过上部的布水器，配合球形外壳，以接近平流的状态到达过滤器内的填料层。当水流过填料层时，杂质被截留在填料层内。过滤器底部的收集器将过滤后的水均匀地收集并流出。平流过滤，决定了过滤器在高的流速下过滤，仍可达到良好的过滤效果。
随着杂质在填料层中的不断聚积，压头损失（即压差）将不断增大。当压差达到一定的设定限度或过滤时间达到设定值时，系统将自动转换至反洗状态，以清洗填料层并清除聚积起来的杂质，对系统来说，经常性的反洗以清除聚积起来的杂质是必须的。
当系统进入反洗状态时，通过PLC控制改变三通阀的通断位置（进口关闭，排污口打开），其他过滤罐中经过过滤的水部分流入要反洗的过滤罐中。由于系统压力被反洗的过滤单元的填料层在水流的冲击下被冲起，杂质则通过三通阀的排污口被排出。
  在PDG系统中，特殊设计的集水器使填料层在反洗状态时形成内环流，填料之间互相搓洗，提高反洗效率，减少所需的反洗水，同时反洗时不跑料。 当反洗结束时，阀门又恢复到过滤状态，而下一个过滤单元则进入反洗状态。一般一个系统由多个过滤罐（单元）组成，它们依次反洗，以保证反洗时不断流。


 二、DG全自动浅层砂过滤器产品分类

2.1 小型浅层介质过滤器
  小型浅层介质过滤器主要指直径为φ1200mm、φ1400mm、φ1600mm三种类型的过滤器，其主要结构如下：
PDG单元主要部件由球形罐体，布水器，集水器，手孔及支腿等组成。
球形罐体：可以充分配合布水器，均匀布水；配合集水器的55个水帽，反冲洗时形成内环流，不跑沙。
布水器：使未过滤水即使在高流量的情况下亦能均匀流过填料层，并在填料层上维持一平整水面。
集水器：独特的55个蘑菇状压差补偿集水器，使系统在过滤状态下各部分水压平衡，过滤流速高，效率高；在反洗状态下，形成内环流，反冲效率高且不跑沙。
手孔：过滤器有上、下两个手孔，方便安装及更换布水器和集水器，并且上手孔可用于观察和加料，下手孔可用于清空和维护。
支腿：可拆卸支腿方便运输，减少运输成本，现场安装方便，高度可调，更好的适应不平整的地面。

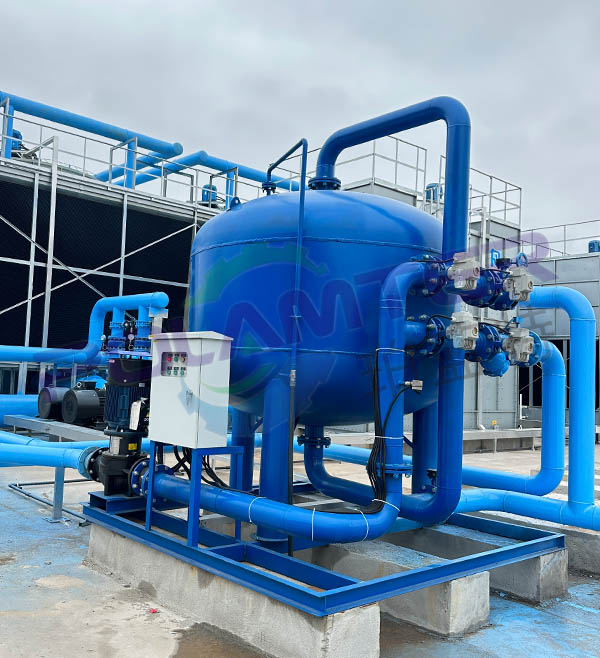

2.2 大型浅层介质过滤器
此类过滤器为直径＞φ1600mm的浅层介质过滤器，由于其流量较大，不能配置常规的电磁隔膜三通阀，结构与小型浅层介质过滤器略有区别；主要由以下部分构成：配套管线和阀门。其中过滤器单元包括：
筒体：主要由上封头+直段+下封头组成；
布水器：多采用挡板式、钻孔管式，使待过滤水源即使在高流量的情况下亦能均匀分布在填料层，避免冲击滤料层造成不平整影响过滤效果。
集水器：采用多孔板+滤帽组成；
排气阀：用于设备进水除段的排气作用；
人孔：在过滤器有上、下两个人孔，方便安装及更换布水器和滤帽，并且上手孔可用于观察和添加滤料，下手孔可用于清空和维护。另外直段底部有一个人孔，可以用于滤料的更换清空；
